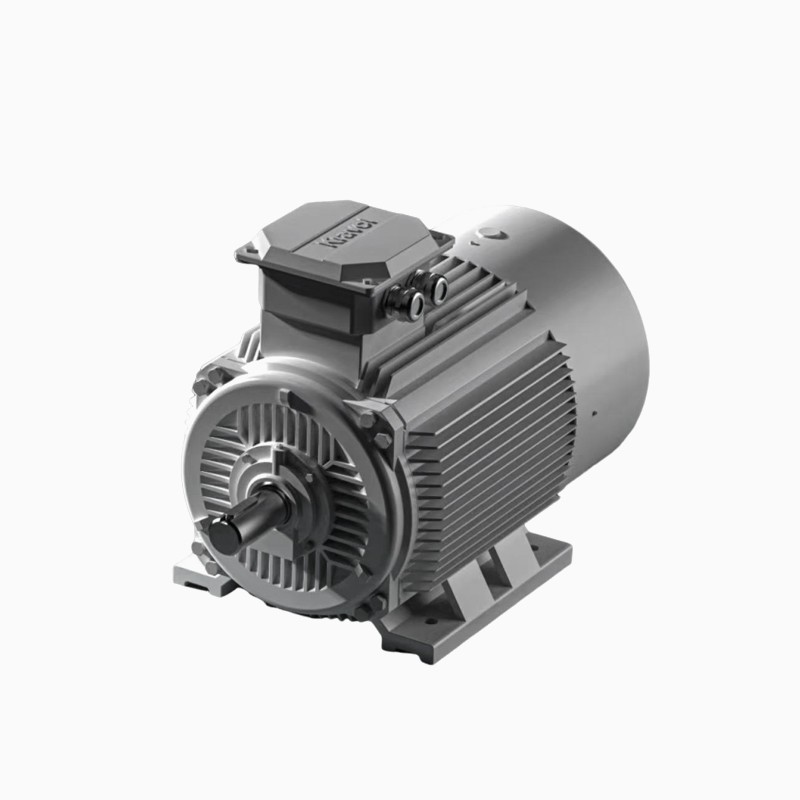

Trifazni motor Y2 je z litoželeznim okvirjem splošni motor, ki lahko deluje s konstantno ali spremenljivo hitrostjo, hkrati pa ohranja navora neprekinjenega delovanja (S1) v različnih hitrostih.

Tehnični podatki

Tip št. Y2	Nazivni izhod		Nazivni tok			Ocenjeno hitrost (R/min)	Nazivni tok			Ocenjeno hitrost (R/min)	Eff %	Moč Dejavnik cosφ	Ocenjeno Navor N.m	Zaklenjeno Navor	Zaklenjeno Tok	Max Navor	Hrup ravni Lw DB (a)	Teža (kg)
Tip št. Y2	Kw	Hp	IFL 380V a	IFL 400V a	IFL 420V a	Ocenjeno hitrost (R/min)	IFL 440V a	IFL 460V a	IFL 480V a	Ocenjeno hitrost (R/min)	Eff %	Moč Dejavnik cosφ	Ocenjeno Navor N.m	Ocenjeno Navor Tst/tfl	Ocenjeno Navor Ist/ifl	Ocenjeno Navor TM/TFL	Hrup ravni Lw DB (a)	Teža (kg)
			380 - 420 v/50Hz				440 - 480 v/60Hz
Sinhrona hitrost 3000R/min
Y2 - 63M1 - 2	0.18	0.25	0.53	0.50	0.48	2720	0.46	0.44	0.42	3260	65.0	0.80	0.6	2.2	5.5	2.2	61	7
Y2 - 63M2 - 2	0.25	0.37	0.69	0.66	0.62	2720	0.60	0.57	0.55	3260	68.0	0.81	0.9	2.2	5.5	2.2	61	8
Y2 - 71M1 - 2	0.37	0.55	0.99	0.94	0.90	2740	0.86	0.82	0.78	3285	70.0	0.81	1.3	2.2	6.1	2.2	64	10
Y2 - 71M2 - 2	0.55	0.75	1.4	1.33	1.27	2740	1.21	1.16	1.11	3285	73.0	0.82	1.9	2.2	6.1	2.3	64	11
Y2 - 80M1 - 2	0.75	1.0	1.83	1.74	1.66	2825	1.58	1.51	1.45	3390	75.0	0.83	2.5	2.2	6.1	2.3	67	15
Y2 - 80M2 - 2	1.1	1.5	2.61	2.48	2.36	2825	2.25	2.16	2.07	3390	77.0	0.84	3.7	2.2	7.0	2.3	67	16
Y2 - 90S- 2	1.5	2.0	2.46	3.29	3.13	2840	2.99	2.86	2.74	3405	79.0	0.84	5.0	2.2	7.0	2.3	72	19
Y2 - 90L- 2	2.2	3.0	4.85	4.61	4.39	2840	4.19	4.01	3.84	3405	81.0	0.85	7.4	2.2	7.0	2.3	72	22
Y2 - 100L- 2	3	4.0	6.34	6.02	5.74	2870	5.48	5.24	5.02	3440	83.0	0.87	10.0	2.2	7.5	2.3	76	32
Y2 - 112M- 2	4	5.5	8.20	7.79	7.42	2880	7.08	6.77	6.49	3455	85.0	0.88	13.3	2.2	7.5	2.3	77	39
Y2 - 132S1 - 2	5.5	7.5	11.1	10.5	10.0	2900	9.59	9.17	8.79	3480	86.0	0.88	18.1	2.2	7.5	2.3	80	58
Y2 - 132S2 - 2	7.5	10	14.9	14.2	13.5	2900	12.9	12.3	11.8	3480	87 . 0	0.88	24 . 7	2.2	7.5	2.3	80	66
Y2 - 160M1 - 2	11	15	21.2	20.1	19.2	2930	18.3	17.5	16.8	3515	88 . 4	0.89	35 . 9	2.2	7.5	2.3	86	104
Y2 - 160M2 - 2	15	20	28.6	27.2	25.9	2930	24.7	23.6	22.6	3515	89 . 4	0.89	48 . 6	2.2	7.5	2.3	86	112
Y2 - 160L- 2	18.5	25	34.7	33.0	31.4	2930	30.0	28.7	27.5	3515	90.0	0.90	60.3	2.2	7.5	2.3	86	132

Delni cikli trifaznega motorja Y2

S1 neprekinjena dolžnost

Delovanje z enakomerno obremenitvijo, dokler je potreben stroj, da doseže toplotno ravnovesje.

S2 kratkotrajna dolžnost

Delovanje z enakomerno obremenitvijo za dovolj časa, da lahko stroj doseže toplotno ravnovesje. Čas prostega časa stroja zadostuje, da se lahko ohladi na sobno temperaturo. Kratkoročno delovanje običajno traja 10, 30, 60 in 90 minut.

S3 vmesna periodična dolžnost

Delovanje v vnaprej določenih ciklih, medtem ko je bilo podvrženo neprekinjeni, ponavljajoči se obremenitvi. Da bi motor dosegel toplotno ravnovesje, niti delovna niti obdobja počitka nista dovolj podaljšana. Začetne izgube so zanemarljive in malo vplivajo na zvišanje temperature. V dnevnem 10-minutnem ciklu so navidezne relativne vrednosti začetnega časa 15, 25, 40 in 60%.

S4 vmesna periodična dolžnost

Delovanje v vnaprej določenih ciklih, medtem ko je bilo podvrženo neprekinjeni, ponavljajoči se obremenitvi. Začetek motorja vpliva na zvišanje temperature.

S5 vmesna periodična dolžnost

Podobno kot delovanje S4, z izjemo, da elektronsko zaviranje stroja znatno vpliva na zvišanje temperature.

S6 neprekinjeno delovanje s ciklično obremenitvijo

Delovanje, ki je sestavljeno iz stalnega zaporedja enakih ciklov. Vsak cikel ima čas nalaganja in je naložen. Stroj zaradi trajanja kratkega cikla ne more doseči toplotnega ravnovesja v enem ciklu. Za določitev delovanja S6 je treba zagotoviti relativni začetni čas.

S7 občasna periodična dolžnost s spreminjanjem pol

Tovrstni ukrepi so sposobni samo modulirani motorji z amplitudo pol. V tem primeru mora definicija delovanja vsakega pol vključevati naslednje informacije:

- Inercija konstantna

- Število začetkov na uro

- Relativno trajanje delovanja
